一、實驗?zāi)康?/span>

1、了解孔板流量計的構造，測流原理和使用方法

2、掌握孔板流量計流量系數的測定方法

二、實驗設備技術規格:

（1）實驗設備外形尺寸：長*寬*高 1500*500*1700

（2）帶有穩壓箱的循環供水系統:

配有不銹鋼離心水泵單相電源: 250W 220V 50HZ)             1套

（3）存水箱尺寸：PVC材料75（長）×50（寬）×30（高）（cm） 1個

（4）實驗段不銹鋼長孔板                                     1個

（5）比壓計高125（cm）                                      1套

（6）壓力表 0.2-0.25MP(直徑100毫米徑向M20X1.5)              1支

（7）量水箱帶泄水閥PVC材料50（長）×20（寬）×50（高）（cm）    1個

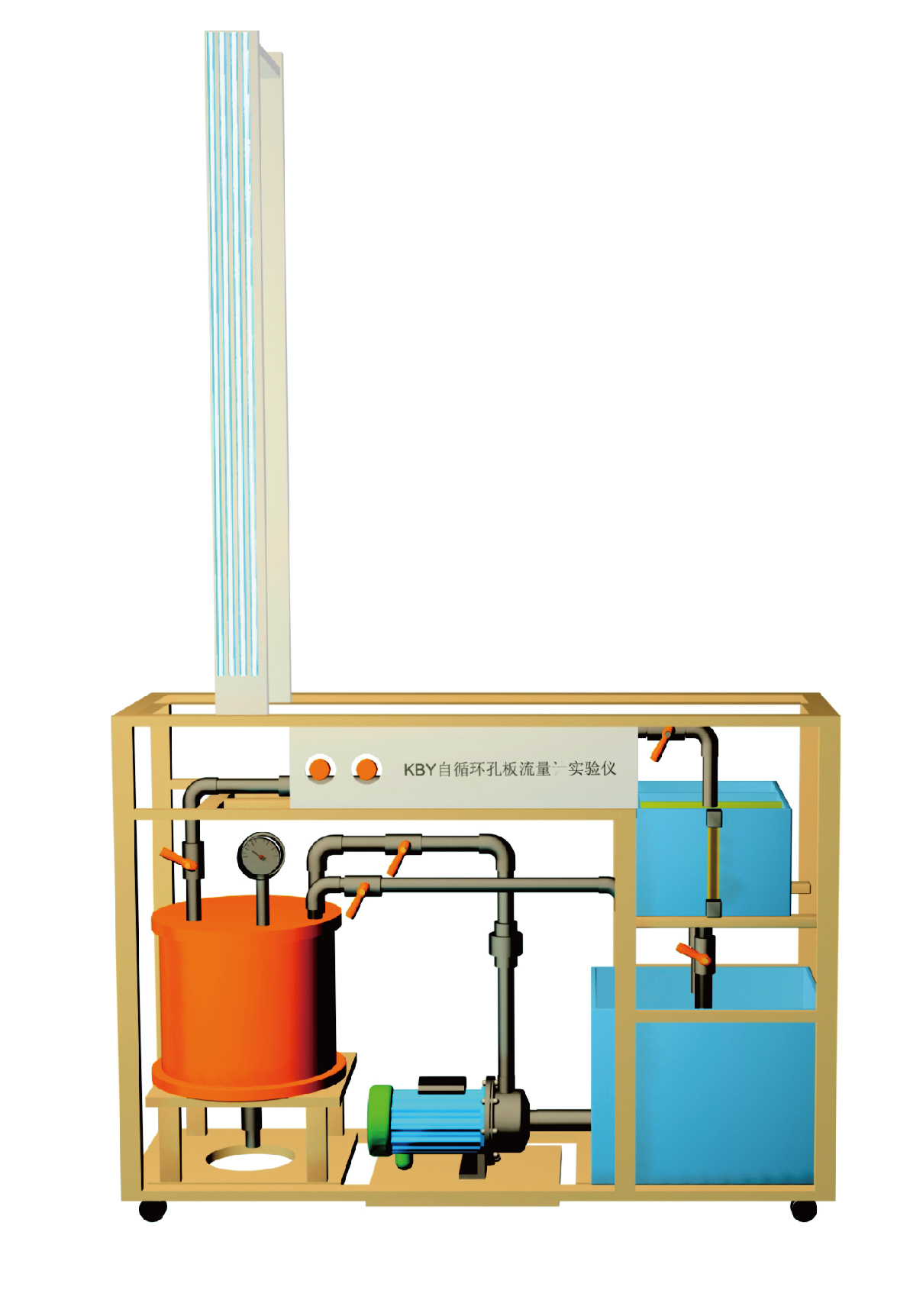

三、實驗設備簡圖

孔板是有壓管道上量測流量的一種儀器。如圖（1）所示，由上下游管道、孔板等組成。上下游管道各設一個測壓孔，分別與測壓管相連，測壓管的頂部連通，形成比壓計，用以測量測壓管水頭差。

1水泵；  2穩壓箱；  3壓力表；  4放氣調壓閥；  5泄水槽；6轉向管； 7比壓計；

8通氣管夾；  9上游閥門；  10下游閥門；  11量水箱泄水閥； 12量水箱；13孔板
